Как отремонтировать плату управления стиральной машины своими руками

Автоматические стиральные машинки состоят из ряда отдельных узлов и агрегатов. Управление каждым из них, а также слаженное взаимодействие отдельных компонентов между собой обеспечивает управляющий контроллер. Он представляет собой электронную плату, в которую интегрированы процессорный чип, микросхема памяти, необходимые для их работы электронные компоненты и исполнительные устройства (реле, тиристорные модули и др.).

На отдельную плату вынесены индикаторы и управляющие элементы (клавиши переключатели). Эти модули соединены между собой много проводным шлейфом. Поскольку по схемотехнике эти платы относятся к технически сложным устройствам, ремонт стиральных машин, при поломке управляющего контроллера, выполняют мастера сервисцентра. Часто в условиях мастерской с использованием специального оборудования и приспособлений. В сложных случаях приходится менять плату контроллера на новую.

В этой публикации мы рассмотрим основные причины и признаки поломок управляющего контроллера, а также методы диагностики и устранения самых простых неисправностей самостоятельно.

Что делать если сломалась плата управления стиральной машины

В микросхему памяти электронного управляющего контроллера стиралки “вшит” алгоритм взаимодействия всех имеющихся в аппарате компонентов. Управляющий модуль:

• контролирует температуру рабочей жидкости в баке;

• задает скорость и определяет направление вращения электродвигателя;

• устанавливает продолжительность каждого этапа цикла стирки;

• открывает подачу воды и отключает ее при наполнении бака;

• запускает слив и контролирует наличие воды в баке;

• блокирует дверцу люка после старта стирки и открывает замок после ее завершения.

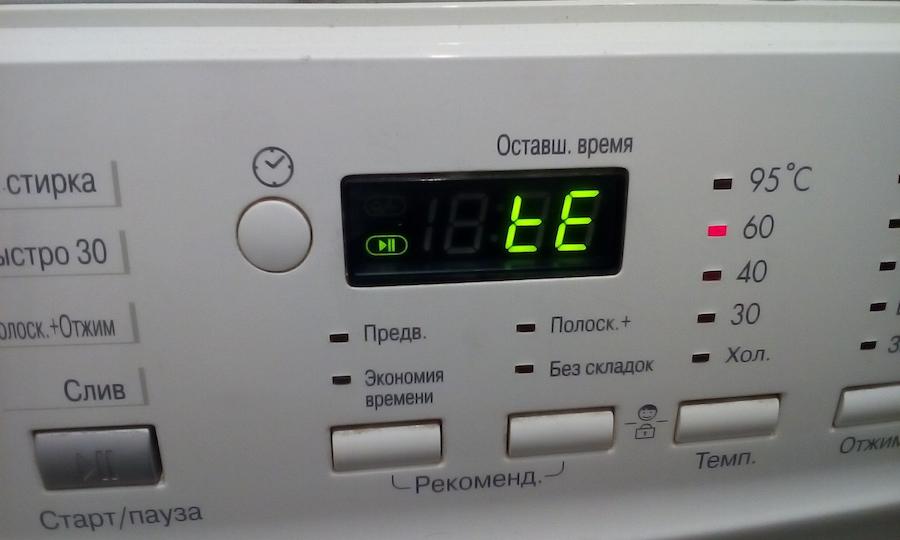

Помимо этого постоянно выполняется мониторинг состояния всех процессов и в случае поломки, модуль прерывает стирку и выводит на дисплей или индикаторы лицевой панели соответствующий код ошибки, по которому можно определить характер неисправности.

 Причины поломок плат управления стиральных машин

Как показывает практика, самой редкой причиной поломки управляющего контроллера является заводской брак, так как производители модулей осуществляют жесткий входной контроль компонентов и глубокое тестирование готовых изделий. Обычно поломки по этой причине фиксируются в первые месяцы работы машинки и устраняются мастерскими по гарантии (если не было постороннего вмешательства в работу модуля или машинки). Чаще всего, причинами выхода из строя управляющего контроллера становятся:

• нестабильность сети. Скачки и перепады напряжения, а также постоянная работа в предельных режимах (при заниженном или завышенном напряжении) приводят к выходу из строя отдельных компонентов схемы. К сожалению такие поломки также не относят к гарантийным;

• нарушение параметров или отказ одного из датчиков;

• короткое замыкание в электроцепях компонентов машинки;

• постоянная повышенная влажность или попадание жидкости на плату или на детали;

• нарушение контактов или обрыв внутренней проводки, соединяющей между собой узлы стиралки.

Помимо этого виновниками выхода из строя электроники машинки могут стать домашние вредители (грызуны, тараканы и др.), через тела которых проходит ток, создавая замыкание в схеме.

Признаки выхода из строя управляющего модуля стиралки

Несмотря на то, что однозначно судить о поломке управляющего контроллера по внешним признакам нельзя (аналогичные “симптомы” могут проявляться при неисправности других узлов), есть некоторые наиболее “надежные” проявления, которые чаще всего указывают на сбой или повреждение именно на главной плате. Среди них:

• стиралка не включается, на дисплей выводится ошибка. Иногда она может указывать на неисправность совершенно другого узла;

• на главной панели индикаторы хаотично мерцают или загораются все одновременно;

• машинка отказывается переходить на один из этапов или не запускается один или несколько программных режимов;

• вода в баке остается холодной или перегревается;

• стиралка включается, но “зависает” и отказывается реагировать на команды пользователя;

• стирка продолжается очень долго;

• машина циклически набирает и сливает воду;

• хаотичное изменение направления вращения барабана.

Эти “симптомы” могут проявляться как постоянно, так и изредка. Иногда достаточно “перезагрузить” стиралку и она продолжает работать как ни в чем не бывало.

Как снять плату управляющего контроллера стиралки

Прежде, чем приступать к диагностике и ремонту главной платы машинки, необходимо отключить ее от электросети, вытащив вилку шнура из электророзетки и перекрыть водопроводный вентиль. Если проблема возникла во время стирки, нужно слить остатки воды, открыть дверцу люка и извлечь вещи из барабана. Также для осознанного ремонта необходимо найти электрическую схему используемого в вашей стиралке модуля. Также может понадобиться тестер или мультиметр.

Демонтаж платы управления выполняется в следующей последовательности:

1. Снять верхнюю панель стиралки (крышку), выкрутив пару саморезов сзади машинки.

2. Изъять лоток порошкоприемника. Для этого нужно надавить на пластиковый замок по центру лотка и потянуть пластиковый модуль на себя.

3. Выкрутить все саморезы, удерживающие главную панель и снимите ее.

4. За металлической оболочкой расположен сам модуль. Сфотографируйте или зарисуйте исходное положение проводов.

5. Отсоединить клеммы проводов и достать модуль.

6. Раскручиваем крепеж платы и вытаскиваем ее на стол.

После этого можно приступить к визуальному осмотру деталей и дорожек с обеих сторон.

Ремонт платы

Поскольку приборная диагностика требует наличие самих измерительных приборов, схемы модуля, а также опыта ремонта электронных компонентов, мы расскажем, как определить поломку, поверхностным осмотром платы.

Поскольку стиралка постоянно подвергается вибрациям и воздействию влаги (машинки обычно устанавливаются в особо влажных помещениях – кухне или в ванной), часто причиной поломки становится нарушение пайки деталей или окисление дорожек платы. Также по разным причинам иногда дорожки “выгорают”.

• Если вы обнаружили на плате трещины, окисления или выгорания, следует пропаять эти места, Если из-за этого не вышли из строя другие электронные элементы – машинка будет работать как и прежде. Если это повлияло на другие элементы – придется вызвать мастера для более тщательной диагностики при помощи приборов.
• Осмотрите состояние конденсаторов. Если он “вздулся” или даже рассыпался – замените деталь, подобрав новую как по емкости, так и по напряжению. Конденсаторы также можно проверить тестером (на отсутствие обрыва) или мультиметром с функцией измерения емкости.
• Проверьте резисторы, расположенные на плате. На них не должно быть следов подгорания. Также при помощи омметра тестера или мультиметра можно проверить соответствие их сопротивления номинальному. Если параметры существенно отличаются от указанных на схеме – нужно заменить резистор.
• Убедитесь в исправности варистора. Если на нем видны следы подгорания – наверняка он неисправен. Поскольку варистор служит для сглаживания бросков сетевого напряжения, даже если он на обрыве, машинка будет работать, но при скачках напряжения могут выйти из строя другие компоненты машинки.

Читая принципиальную схему, можно проверить и много других элементы платы (за исключением памяти и процессорного чипа). Но для этого нужно иметь опыт и познания в электротехнике.

Часто машинка отказывается работать из-за “слетевшей” прошивки. Чтобы восстановить работоспособность машинки, понадобиться специальный программатор и оригинальный файл прошивки. Поскольку ни того ни другого у обычных пользователей нет, нужно обратиться в сервисцентр.
